PANEL SŁONECZNY ZESTAW SOLARNY 455W + REGULATOR 30A

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.

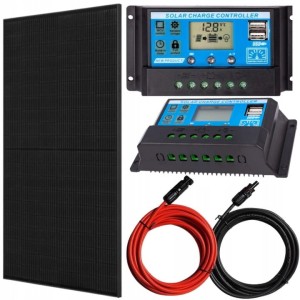

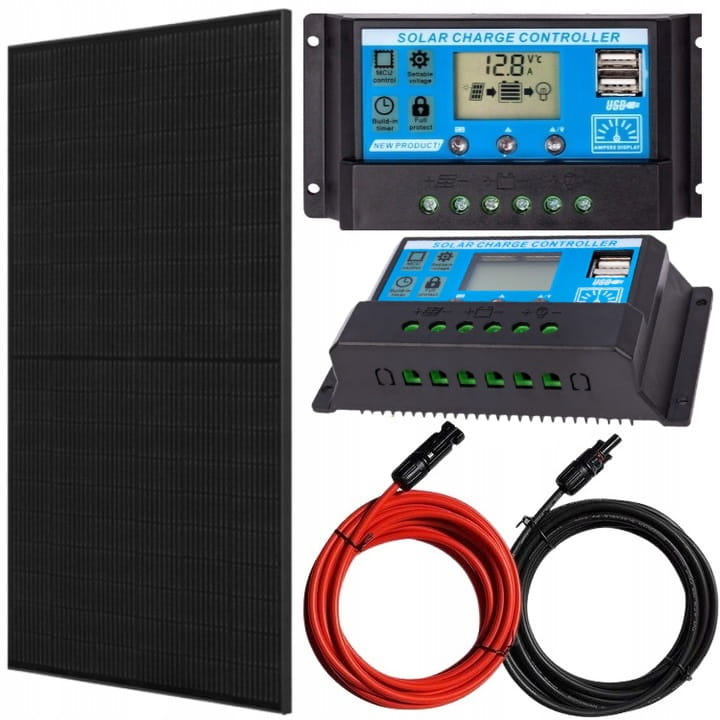

W zestawie otrzymujesz:

1. Panel solarny 455W

Parametry ogólne:

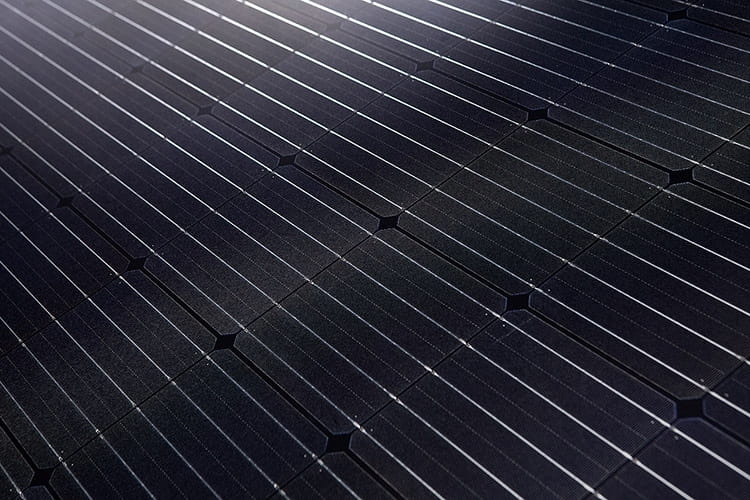

1. Technologia modułu: 96 ogniw Half-Cut
2. Typ modułu: Monokrystaliczny
3. Typ ogniw: N-type
4. Kolorystyka: Full Black
5. Bifacial: Tak
6. Grubość ramy modułu [mm]: 30
7. Kolor podłoża: Przeźroczysty
8. Rodzaj podłoża: Szkło
9. Szkło: Podwójne
10. Długość przewodów przyłączeniowych [mm]: 380
11. Masa [kg]: 21.2
12. Wymiary [mm]: 1134 x 1762 x 30

1. Regulator ładowania z wyświetlaczem LCD o maksymalnym prądzie ładowania i obciążenia 30a
2. Kabel solarny 4mm2 z wtykami MC4 do podłączenia panela PV o długości 6m

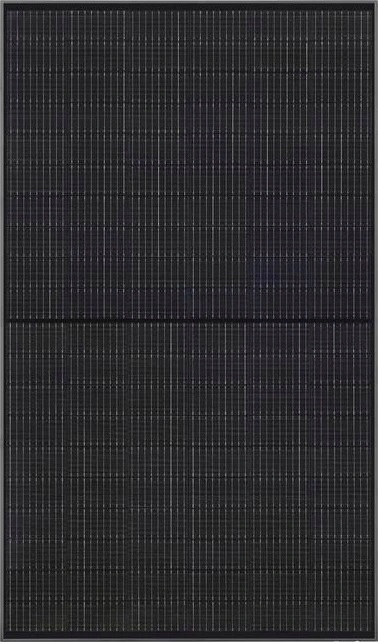

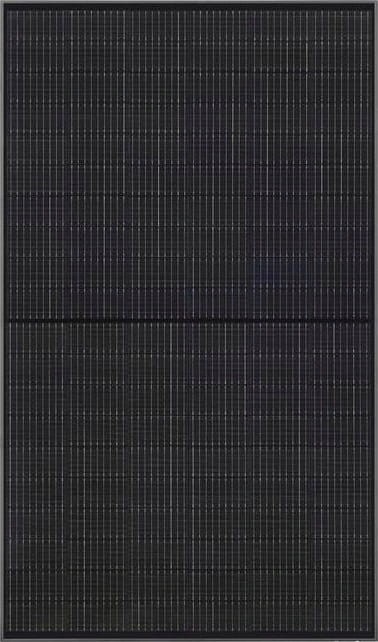

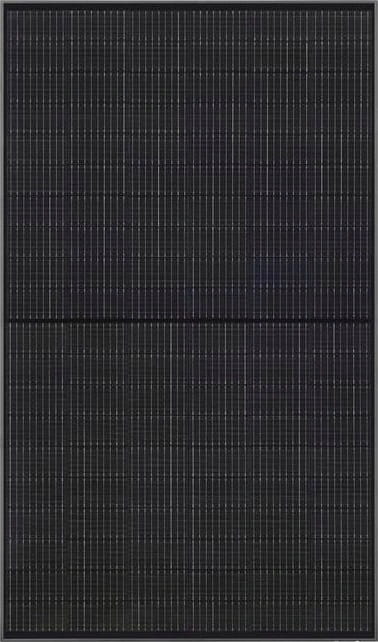

Moduł fotowoltaiczny 455 W N-type Bifacial Full Black Transparent 30 mm SunLink

Dane techniczne panelu fotowoltaicznego:

• Parametry elektryczne:

  Moc [W]: 455

  Napięcie maksymalne [V]: 1500

  Prąd znamionowy [A]: 15.27

  Prąd zwarciowy [A]: 16.11

  Sprawność modułu [%]: 22.8

  Temperaturowy współcz. napięciowy [%/°C]: -0.26

  Vmpp [V]: 29.8

  Voc [V]: 35.9

  Maksymalna wartość zabezpieczenia przed prądem wstecznym [A]:

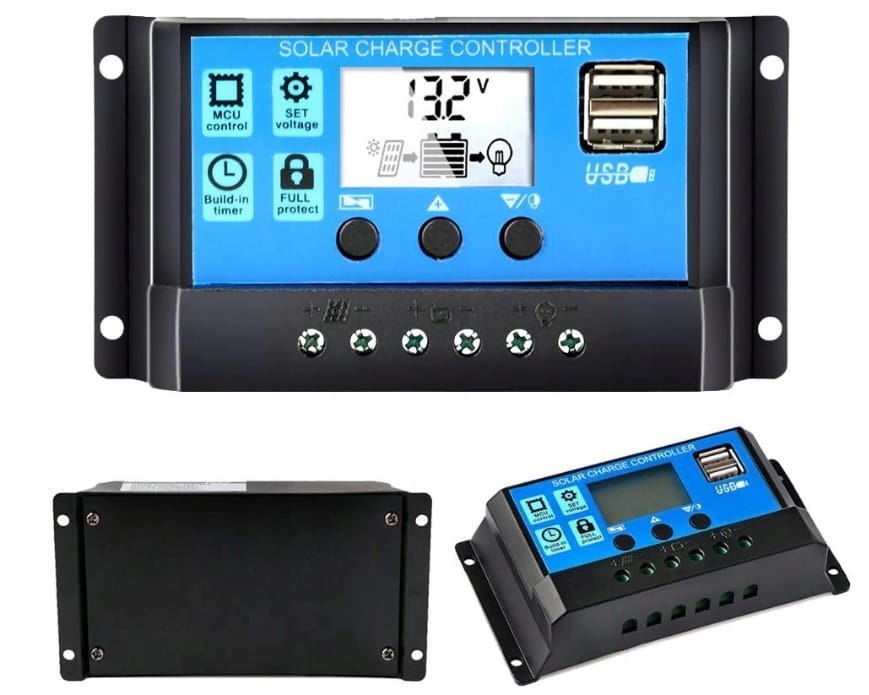

REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Regulator posiada programowalną funkcję czujnika zmierzchowego.
• Istnieje możliwość uruchomienia podłączonego odbiornika po zachodzie słońca na konkretną ilość godzin.
• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.
• Regulator ładuje akumulatory metodą PWM. Moduluje zakres napięcia od 0 do 100%, co pozwala na szybkie i stabilne ładowanie akumulatora niezależnie od pogody i stanu systemu solarnego.
• PODWÓJNE ZŁĄCZE USB

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.
• Przeciążenie po stronie odbiornika.
• Odwrócona polaryzacja akumulatora.
• Ochrona przed przegrzaniem.

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.
• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).
• Programowalny do 15h.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V
• Nastawny punkt przywrócenia obciążenia: 12V /25V
• Maksymalne napięcie wejściowe(z paneli): <50V
• Klasa ochrony: IP30
• Max. prąd ładowania (prąd paneli): 30A
• Max. prąd obciążenia: 30A
• Napięcie pracy: 12V 24V DC
• Pobór własny: < 6mA
• Temperatura pracy: -35℃ do +60 ℃
• Wymiary: 133/70/33mm
• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V
• Wyjście USB: 5V/2A (podwójne)

CZAS ŁADOWANIA AKUMULATORÓW

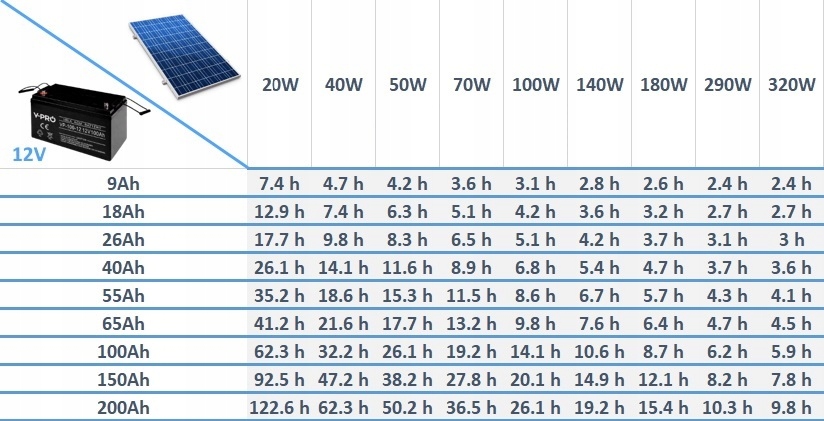

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna bez problemu naładuje akumulator pojemności 100 Ah w niecałe 6h od pełnego rozładowania !!!

Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah.

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Regulator ładowania kontroluje proces ładowania akumulatora i zabezpiecza go przed nadmierny naładowaniem lub rozładowaniem.

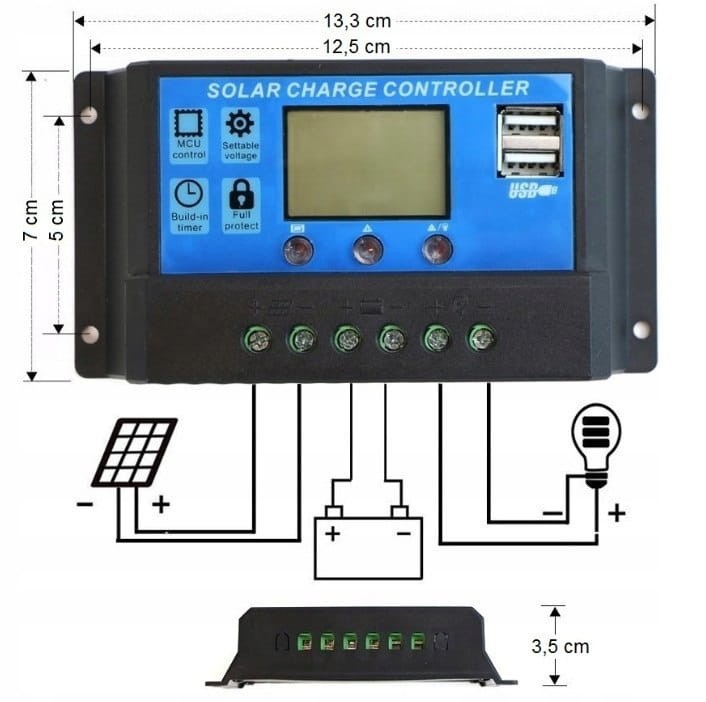

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

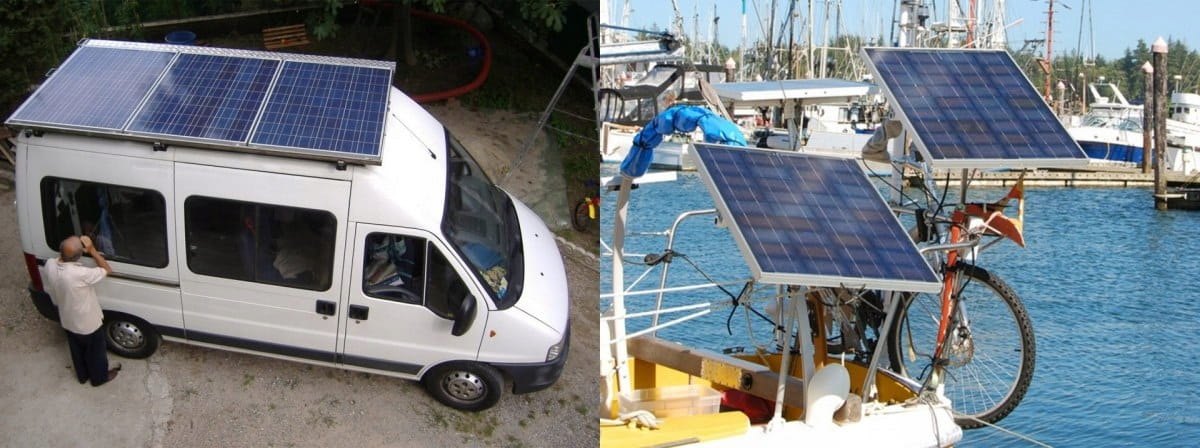

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
